耐火材料专用非标设备

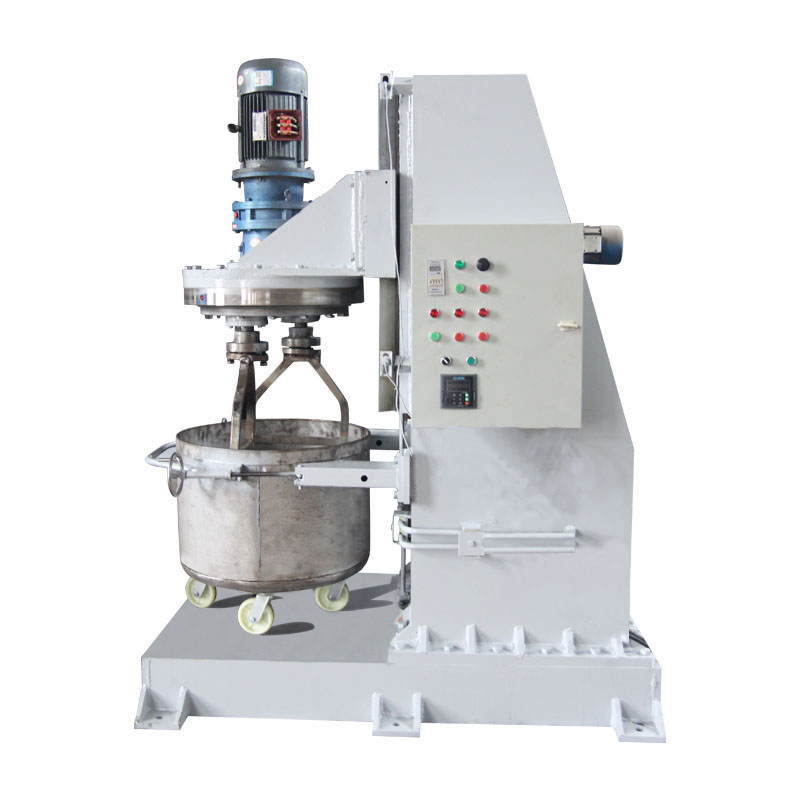

立式搅拌机(含搅拌锅)

JBJ-XP 型搅拌机是我厂根据市场需求研制的新型搅拌设备,广泛应用于人造石、碳化硅及耐火材料等各种粉料的混合,具有操作方便、混合均匀的优点。该设备主要由以下几部分组成:

1、机架(油箱):由底座和带燕尾槽的立柱两部分组成。摆线针轮减速机驱动的搅拌器安装在立柱的燕尾槽上,升降油缸通过支架连接板带动搅拌器上下运动。立柱兼做油箱,所有液压元件都安装在燕尾槽背面。底座主要用来固定立柱、料筒减速机、料筒升降油缸和升降平台。

2、搅拌器:摆线针轮减速机驱动搅拌器上的两个搅拌头旋转,通过搅拌头上焊接的搅拌臂,对料筒内的物料进行搅拌。控制面板上装有变频调节旋钮,可以根据工艺要求调节旋转速度。搅拌器的旋转方向也可以通过变频器调节设定,详见变频调节器说明书。搅拌完毕,有油缸带动搅拌器升起。

3、料筒:物料在不锈钢材质的料筒内进行搅拌。料筒装在升降平台上,通过油缸实现升降。料筒下部装有滚轮,可以推进。拉出。当搅拌器旋转时,料筒由摆线针轮减速机通过凸轮和滚轮带动同时旋转,旋转方向可以选择。控制面板上装有变频调节旋钮,可以根据工艺要求调节旋转速度。

4、液压系统:JBJ-XP 型搅拌机的液压系统控制着搅拌器的升降、搅拌升降结构的锁紧与放松、料筒的升降。液压油的型号:冬天选用32#液压油,夏天选用46#液压油(用户自行更换)。

5、电气控制系统

JBJ-XP2型搅拌机的电气控制系统由搅拌器电机控制部分、、料筒电机控制部分、液压油泵电机控制部分组成。其中搅拌器电机的转速由变频调节器控制,通过调节面板上的“变频调节旋钮”即可调节搅拌器电机的转速。在变频调节器面板上显示的数字是电源的频率值(默认值),也可将其设定为显示电机的转速值,设定方法详见变频调节器说明书。料筒的转速由变频调节器控制,通过控制面板的按钮可以选择不同的料筒转速,以满足不同的工艺要求。JBJ-XP2型搅拌机装有搅拌时间控制器,可以设定搅拌时间。
